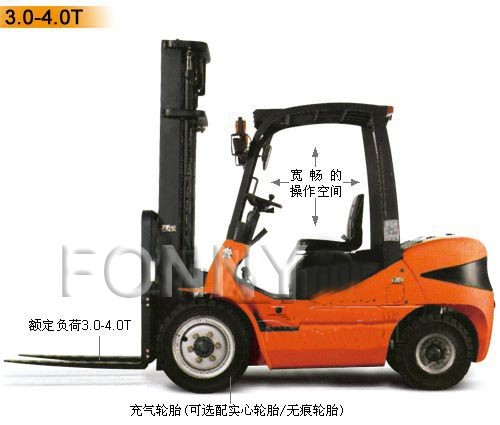

·整車外觀造型美觀大方,采用人機工程設計,操作舒適、安全、高效。技術性能方面能夠滿足國內、外不同客戶的需求。采用可調節式的方向盤和座椅,各操縱系統合理布局,充分體現人機工程原理,降低操作者的勞動強度。發動機全浮式減震裝置,轉向橋彈性連接,低扭矩轉向器使原地轉向更輕松;懸浮式高強度內置隔熱隔音材料的整體式機罩,底板操作空間簡潔寬敞,保障了整機操作的舒適性。
散熱系統
·散熱系統采用大容量管帶式散熱器、優化的散熱通道,進一步提高整車的散熱能力,確保發動機可靠工作。
液壓系統
·液壓系統采用島津多路閥和齒輪泵,軟、硬管合力布局;能夠大大減小油壓,改善門架的升降、傾斜等功能。能更好的確保密封性能,使整車更加安全、穩定、可靠。
傳動系統
·傳動系統配置中南、紹齒傳動等品牌,驅動橋配置安慶車橋、華晨機械等品牌,性能成熟,質量可靠。
電氣系統
·電氣系統采用線束和防水接插件,多道保險絲布置,確保電路系統的安全性和穩定性,整個電路系統集成板設計,便于維修和保養。
門架
·門架寬視野設計,操作靈敏度高和起步平穩,靈活的轉向和較小的轉彎半徑,保障整機可控、靈活、輕便及高效的作業;起升油缸帶緩沖裝置,管路系統設置安全設置,即使管路破裂也不會(huì )造成門架或貨物失控,出廠前安全指標檢測,確保整機的安全性。
選配
·實心輪胎/無痕輪胎 ·液化石油氣瓶 ·雙空氣濾清器/油濾過濾器 ·擋風玻璃
·前雙輪輪胎 ·卷管器 ·尾氣顆粒凈化裝置 ·蓄電池充電器
·側移/內置式側移 ·管路和多路閥選配 ·駕駛室 ·LED報警器
·特殊尺寸的貨叉 ·高位排氣管 ·暖風機 ·特殊顏色
·格拉姆座椅/懸浮座椅 ·二級/三級全自由門架 ·空調 ·寬擋貨架和差架體
·座椅扶手 ·滅火器 ·F系列測儀器 ·側移調距叉
·軟抱夾 ·推拉器 ·紙卷夾
產品 |
貨號 |
FN2020-1 |
FN2020-2 |
FN2020-3 |
FN2020-4 |
FN2020-5 |
FN2020-6 |
FN2020-7 |
FN2020-8 |
額定起重量 |
kg |
2000 |
2500 |
3000 |
2000 |
2500 |
3000 |
3500 |
4000 |

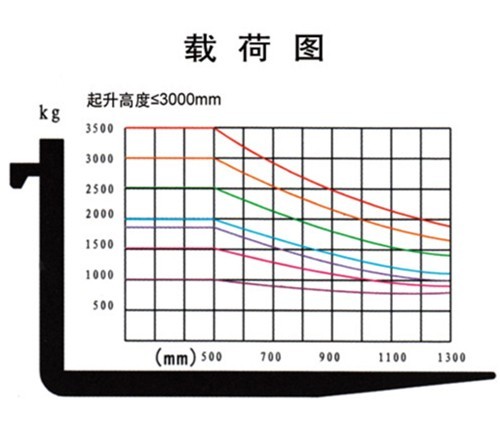

載荷中心距 |
mm |
500 |
|||||||

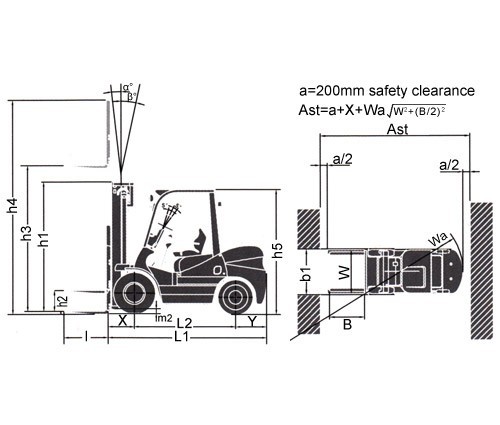

起升高度(h3) |
mm |
3000 |
|||||||
自由起升高度(h2) |
mm |
160 |
165 |
160 |
165 |
170 |
|||
單個貨叉規格(L×W×T) |
mm |
1070×122×40 |
1070×125×45 |
1070×122×40 |
1070×125×45 |
1070×125×50 |
1070×150×50 |
||
|
mm |
250/1040 |
250/1100 |
250/1040 |
250/1100 |
260/1100 |
300/1100 |
||
前/后 |
Deg |
6º/12º |
|||||||
前懸距(X) |
mm |
460 |
460 |
485 |
485 |
460 |
485 |
485 |
500 |
后懸距(Y) |
mm |
460 |
495 |
520 |
460 |
495 |
520 |
585 |
535 |
離地間隙(門架處)(m2) |
mm |
125 |
125 |
140 |
125 |
125 |
140 |
140 |
150 |
長度(不帶貨叉)(L1) |
mm |
2510 |
2545 |
2685 |
2510 |
2545 |
2685 |
2750 |
2915 |
寬度(b1) |
mm |
1150 |
1210 |
1150 |
1210 |
1210 |
1410 |
||
門架不起升高度(h1) |
mm |
2010 |
2075 |
2010 |
2075 |
2150 |
2260 |
||
門架起升高度(帶擋貨架)(h4) |
mm |
4020 |
4140 |
4020 |
4040 |
4150 |
|||
護頂架高度(h5) |
mm |
2095 |
2120 |
2095 |
2120 |
2130 |
|||
轉彎半徑(Wa) |
mm |
2180 |
2250 |
2430 |
2180 |
2250 |
2430 |
2450 |
2600 |
直角通道寬度 |
mm |
1940 |
2010 |
2140 |
1940 |
2010 |
2140 |
2160 |
2580 |
運行(空載) |
km/h |
19 |
20 |
||||||
起升(滿載) |
mm/s |
510 |
410 |
510 |
410 |
380 |
360 |
||
下降(滿載) |
mm/s |
450 |
425 |
||||||
牽引力(滿載/空載) |
KN |
17/15 |
19/17 |
17/15 |
|||||
爬坡度(空載) |
% |
20 |
18 |
||||||
前 |
7.00-12-12PR |
28×9-15-14PR |
7.00-12-12PR |
28×9-15-14PR |
250-15-16PR |
||||
后 |
6.00-9-10PR |
6.50-10-10PR |
6.00-9-10PR |
6.50-10-10PR |
6.50-10-10PR |
||||
前 |
mm |
970 |
1000 |
970 |
1000 |
1154 |
|||
后 |
mm |
980 |
|||||||
軸距(L2) |
mm |
1600 |
1700 |
1600 |
1700 |
1900 |
|||
自重 |
kg |
3450 |
3620 |
4310 |
3450 |
3620 |
4310 |
4750 |
5100 |
滿載(前) |
kg |
4690 |
5260 |
6290 |
4690 |
5260 |
6290 |
7090 |
7830 |
滿載(后) |
kg |
760 |
860 |
1020 |
760 |
860 |
1020 |
1160 |
1270 |
空載(前) |
kg |
1550 |
1630 |
1940 |
1550 |
1630 |
1940 |
2140 |
2300 |
空載(后) |
kg |
1900 |
1990 |
2370 |
1900 |
1990 |
2370 |
2610 |
2800 |
電壓/容量 |
V/Ah |
12/90 |
|||||||
型號 |
&, amp;, amp;, lt;, /FONT> |
C240-PKJ20(EuII/EuIII) |
4TNE92(EuIII) |
4TNE98(EuIII) |
|||||
制造商 |
ISUZU |
YANMAR |
YANMAR |
||||||
額定功率/轉速 |
34.6kw/2500rpm |
33kw/2450rpm |
42.1kw/2300rpm |
||||||
扭矩/轉速 |
139N.m/1800rpm |
150N.m/1600rpm |
186-206N.m/1700rpm |
||||||
氣缸數量 |
4 |
4 |
4 |
||||||
缸徑×行程 |
86×102mm |
92×110mm |
98×110mm |
||||||
排氣量 |
2.369L |
2.659L |
3.318L |
||||||
燃油箱容積 |
60L |
70L |
60L |
70L |
|||||
制造商 |
China |
||||||||
型號 |
液力(機械) |
||||||||
擋位(前/后) |
1/1(2/2) |
||||||||
工作壓力 |
Mpa |
17.5 |
