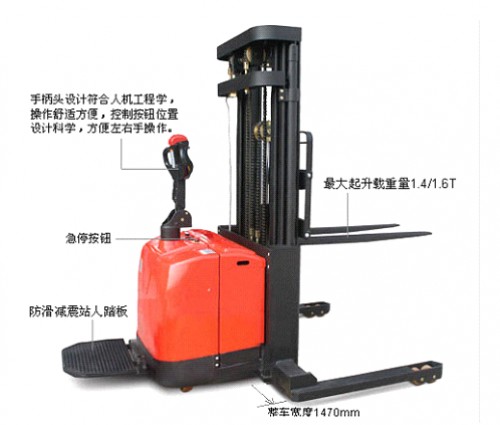

產品配置及特點
① EPS電子助力轉向系統——輕便、低噪、更省力,女工也可自如操作;
② 驅動單元浮動機構——確保整車有效減震、穩定可靠;
③ 增力油缸——確保車輛更強的地面附著力,有效防止輪胎打滑;
④ 交流驅動電機——無碳刷、免維護,有效降低維護成本;
⑤ 柯蒂斯控制器——具備無級調速及多項自動保護功能;
⑥ 標配起升電限位功能——減少能量浪費,延長液壓系統及相關部件壽命;
⑦ 可選配彎道自動減速裝置,進一步提升整車的安全可靠性;
⑧ 可選配高貨位限速裝置,駕駛人員安全操作。
安全防護
① 驅動單元中間浮動機構,確保車輛具有可靠的穩定性,平穩運行、不傾翻;
② 柯蒂斯控制器具備過壓、低壓、過流、高溫、短路等多種保護功能;

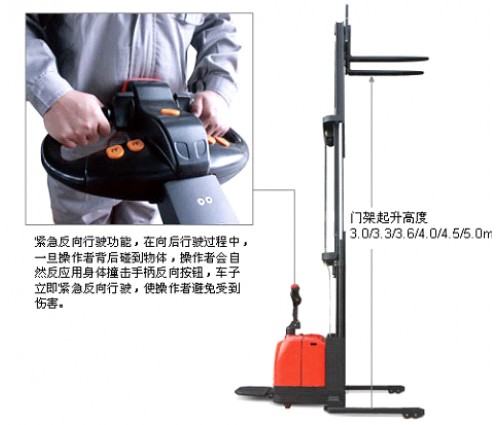

③ 手柄緊急反向按鈕,有效預防操作人員受到意外傷害;
④ 車輛具備坡道自制動功能,有效防止遛坡,使用時更加安全、可靠;
⑤ 可選配轉彎降速功能,確保車輛在大角度轉彎運行時更加穩定和安全;
⑥ 遇到危險時按下紅色緊急斷電開關,可以迅速切斷整車電源,確保安全。
適用范圍
電動托盤堆垛車作業方便、平穩、快捷;外型小巧、操作靈活;低噪音,能在商場、超市、倉庫、貨場、車間等場所作業,尤其適合食品、紡織、印刷等輕工行業使用。
操作 |
站駕式 |
貨號 |
FN3027-H1 |
FN3027-H2 |
FN3027-H3 |
FN3027-H4 |
FN3027-H5 |
FN3027-H6 |
FN3027-H7 |
|
特征 |
驅動單元 |
電動 |
電動 |
電動 |
||||||

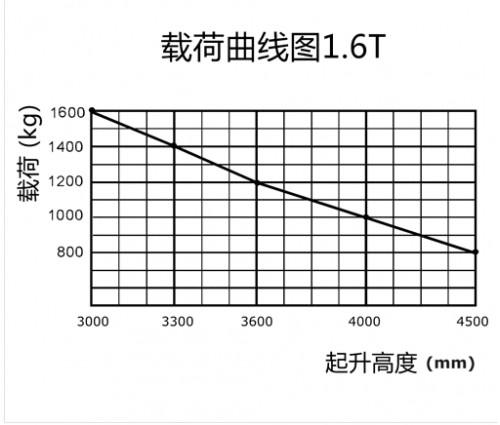

載荷(Q) |
kg |
1400 |
1600 |
1600 |
||||||
載荷中心距 |
mm |
600 |
600 |
600 |
||||||
軸距 |
mm |
1310 |
1310 |
1375 |
||||||
重量 |
車體自重(含蓄池) |
kg |
1280 |
1330 |
1606 |
|||||
輪胎 |
輪胎類型(驅動輪/承載輪) |
聚氨酯/聚氨酯 |
聚氨酯/聚氨酯 |
聚氨酯/聚氨酯 |
||||||
驅動輪尺寸(直徑×寬度) |
mm |
Φ248×75 |
Φ248×75 |
Φ248×75 |
||||||
承載輪尺寸(直徑×寬度) |
mm |
Φ84×70 |
Φ84×70 |
Φ84×70 |
||||||
平衡輪尺寸(直徑×寬度) |
Φ115×55 |
Φ115×55 |
Φ115×55 |
|||||||
驅動輪,平衡輪/承載輪數量 |
1x+ 2/ 4 |
1x+ 2/ 4 |
1x+ 2/ 4 |
|||||||
尺寸 |
門架下降后整車高度(h1) |
mm |
1980 |
2500 |
1980 |
2335 |
2135 |
|||
標配門架起升高度(h3) |
mm |
3000 |
4000 |
3000 |
3600 |
4000 |
4500 |
5000 |
||
門架起升后整車高度(h4) |
mm |
3500 |
4400 |
3500 |
4100 |
4500 |
5000 |
5500 |
||
手柄高度(h14 ) |
mm |
1005/ 1450 |
1005/ 1450 |
1005/ 1450 |
||||||
支撐腿高度(h8 ) |
mm |
100 |
100 |
100 |
||||||
貨叉下降后高度(h13) |
mm |
85 |
85 |
85 |
||||||
整車長度(l1 ) |
mm |
1995 |
1995 |
2055 |
||||||
到貨叉垂直面的長度(l2 ) |
mm |
935 |
935 |
935 |
||||||
整車寬度(b1/ b2) |
mm |
1470 |
1470 |
1470 |
||||||
貨叉尺寸(s/e/l ) |
mm |
40/100/1050 |
40/100/1050 |
40/100/1050 |
||||||
貨叉架寬度(b3) |
mm |
812 |
812 |
812 |
||||||

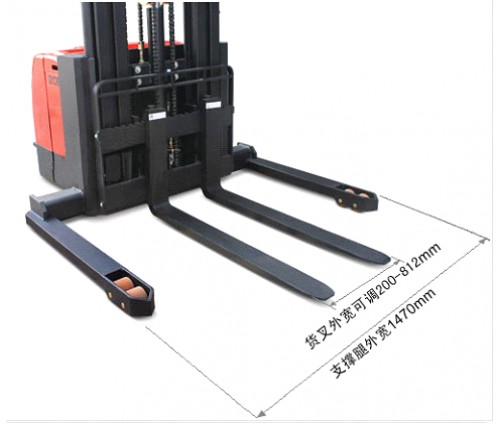

貨叉外寬(b5) |
mm |
200/812 |
200/812 |
200/812 |
||||||
支撐腿內寬(b4) |
mm |
1270 |
1270 |
1270 |
||||||
離地間隙(滿載,門架處)(m1) |
mm |
50 |
50 |
50 |
||||||
離地間隙(軸距中心處)(m2) |
mm |
50 |
50 |
50 |
||||||
通道寬度(帶1.0×1.2m托盤)(Ast) |
mm |
2260 |
2260 |
2260 |
||||||
通道寬度(帶0.8×1.2m托盤)(Ast) |
mm |
2230 |
2230 |
2230 |
||||||
轉彎半徑(Wa) |
mm |
1975/ 1565 |
1975/ 1565 |
2040/ 1630 |
||||||
性能 |
行走速度(滿載/空載) |
km/ h |
3-5 / 3-5 |
3-5 / 3-5 |
3-5 / 3-5 |
|||||
起升速度(滿載/空載) |
m/ s |
0.13 / 0.23 |
0.13 / 0.23 |
0.13 / 0.23 |
||||||
下降速度(滿載/空載) |
m/ s |
0.13 / 0.23 |
0.13 / 0.23 |
0.13 / 0.23 |
||||||
爬坡度(滿載/空載) |
% |
5/7 |
5/7 |
5/7 |
||||||
制動 |
電磁式 |
電磁式 |
電磁式 |
|||||||
驅動 |
驅動電機功率 |
kW |
1.5 |
1.5 |
1.5 |
|||||
起升電機功率 |
kW |
3 |
3 |
3 |
||||||
電瓶電壓/電容 |
V/ Ah |
24 /280 |
24 /280 |
24 / 280 |
||||||
電瓶重量 |
kg |
228 |
228 |
228 |
||||||
電瓶尺寸(長×寬×高) |
mm |
650×248×550 |
650×248×550 |
650×248×550 |
||||||
電瓶型號 |
工業電瓶 |
工業電瓶 |
工業電瓶 |
|||||||
其他 |
驅動控制類型 |
交流 AC |
交流 AC |
交流 AC |
||||||
廠商 |
柯蒂斯 CURTIS |
柯蒂斯 CURTIS |
柯蒂斯 CURTIS |
|||||||
工作分貝 |
dB (A) |
70 |
70 |
70 |
||||||
轉向 |
電子轉向 |
電子轉向 |
電子轉向 |
